概述

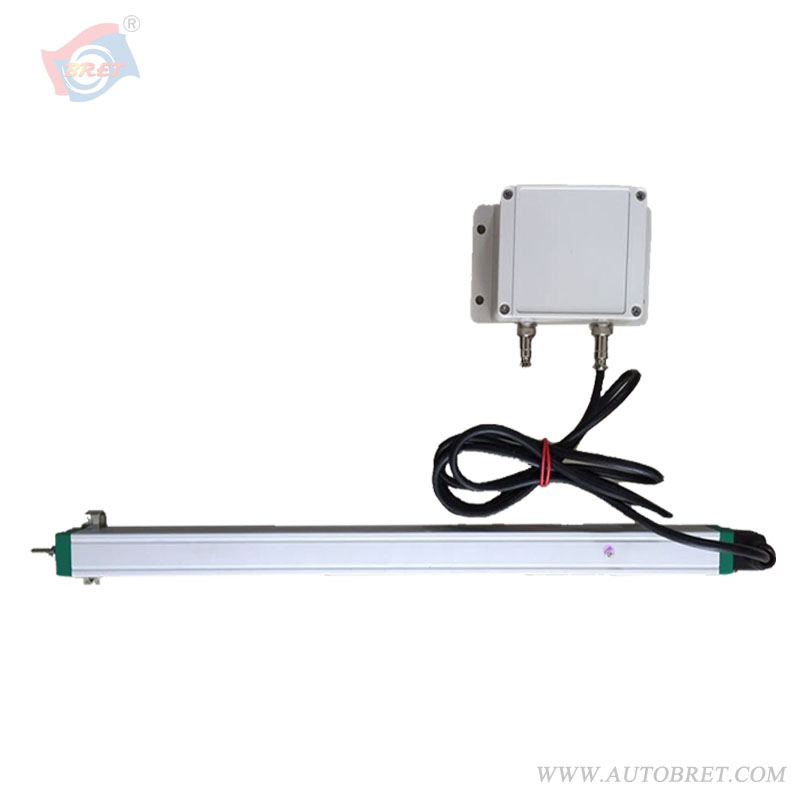

BRET-L500/L1000电子尺选用高精度线性电子尺和低功PSOC耗芯片技术制作，产品具有响应时间短，精度高，长期稳定性好等特点，广泛应用于各种工业控制要求测量位移的场合。

适用范围：机械走行测量、机械变形测量、物位测量、液位测量等领域；

特殊定制：此款产品可定制为带显示、无线（Wifi）传感器；

基本原理

电子尺的基本原理是，利用直线滑动变阻器，测量出滑动部分电阻的变化，通过微处理器的信号处理与计算，加上温度修正，通过多段、标定使该传感器的精度达到2mm以内；该传感器精度高，稳定性好，很适合应用在工业场合。

此原理制作出的电子尺具有精度高，低温飘，寿命长等特点。

技术指标

工作电压                  DC 24V

输出信号                  RS485串行通信/4-20mA输出

通信波特率               9600bps（用户可以自定义）

测点数量                  1个距离

电气行程                  0～500 mm/0～1000 mm

距离精度/分辨率 ±1mm/0.1mm

机械行程                   0～517mm/0～1017mm

线性度                      0.05%

防护等级                    IP56

表头工作温度             -20℃ ～ +85℃

存储温度                   -40℃ ～ +85℃

模块尺寸                    150*125*56 mm

电子尺尺寸                 63*60*35 mm
